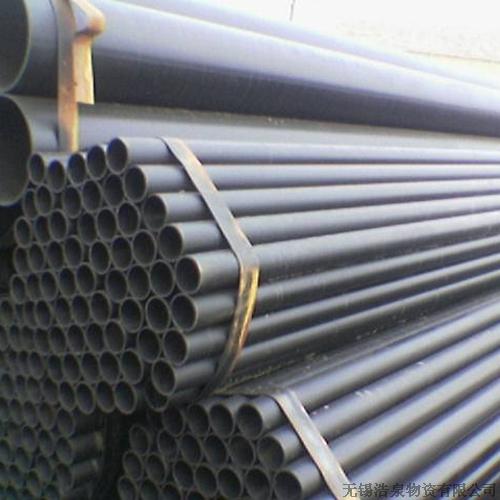

腳手架鋼管
材質
Q195、Q215或Q235
規格
Φ3.0,Φ2.75,Φ3.25,Φ2.5
長度
腳手架鋼管：1-6米，半米一個規格；可按照客戶要求規格加工
執行標準
SY/T5768-95 GB/T3091-2001
搭設工藝
1、腳手架基礎施工完畢后，就進行腳手架的整體搭設施工。搭設的標準是：外觀必須整體平整，橫平豎直、幾何圖形一致。內側連接牢固，平坦通順。
2、所有起步立桿，應采用1800mm和3600mm按縱向交錯設立。避開水平方向的立桿接長，增加腳手架的整體穩固，頂部不足部分，用1800mm鋼管補齊。
3、起步立桿先豎里立桿、后豎外立桿程序設立。里立桿保持與建筑物500mm凈空距離。平行里立桿向外伸展1000 mm凈距取外立桿位置。以后，按腳手架設計規格，等距離設里外立桿。
4、第一步施工應沿建筑物四周延伸，最后重合于第一立面。立桿豎起后，應有臨時的拉結或斜撐保護，切勿單獨操作，引起腳手架倒塌傷人。
5、第一步完成后，應同時完成擱柵鋪設。擱柵在里、外大橫桿中間等距離安放二根，與小橫桿牢固連接。同時鋪設竹笆。竹笆搭接應足，并分別用18#鉛絲單根雙圈綁于大橫桿上。
6、腳手架完成二高后，進行連墻桿件連接。連接時應仔細校正立桿的垂直以后方可固定。從第一步向上2步，左右三跨，設置拉接點。
7、在進行連墻桿連接以后，同時進行外立桿與斜桿的固定，拆除臨時拉結與斜撐桿件。以后，斜桿、連墻桿與腳手架施工同步遞升。
8、為了保證腳手架每一立桿均勻受力，立桿與小橫桿應作對稱設置。
9二步高度完成后，根據高處作業規定，應外立桿內側設防護欄桿和擋腳桿措施。防護欄桿可選擇4500mm規格長桿，距步面1000mm高度，用直角扣件緊固，不允許用鉛絲綁扎。
10接桿工作包括斜桿接長和立桿接長，都必須二人配合操作，不允許單獨操作，否則易引起事故。
11、所有扣件的緊固力矩應保持在力矩扳手實測的39.2—19牛米范圍內。同時要求要求扣件的開口處（即螺栓的擰合處）朝外。里立桿、里大橫桿的對接扣件閉合口朝墻內側方向；外立桿、外大橫桿扣件閉合口朝腳手架外側方向。避免在操作中鉤掛作業人員衣褲，釀成事故。
12、鋼管腳手架的施工程序為：里立桿g外立桿g小橫桿g大橫桿g擱柵g防護欄桿g斜拉桿g連墻桿g竹笆g密目網。
13、腳手架在施工過程中，如遇建筑物大門或必須留有施工出入口，需要除去部分落地立桿,原則上可挑空1-2付里外立桿。但需在開口兩側設置人字形斜桿，交合于懸空上部。斜桿應里外各設一付。斜桿的起步應從開口處第二立桿底部設立。
14、腳手架施工過程中及時校正立桿的垂直度和步層大橫桿的水平度。保持始終如一的步距、縱距和橫距。
|
